Gebogene Fahrwerke

Unsere Fahrwerke werden aus hochwertigen Epoxidharz-Glasfaser-Prepregs hergestellt.

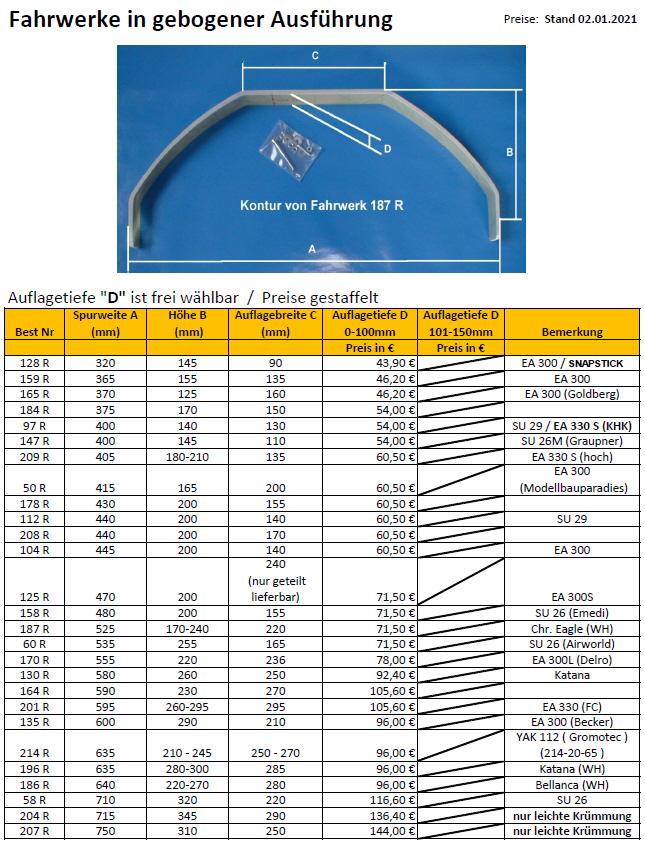

Sie werden in den Ausführungen abgewinkelte und gebogene Ausführung angeboten. Die verfügbaren Geometien sind in der unten angehängten Liste aufgeführt und nach der Spurweite "A" sortiert.

Durch die Bestellnummer des Fahrwerks sind die Maße A - C vorgegeben.

Wenn das Fahrwerk mittig geteilt wird, sind die Maße "A" und "C" variabel. Die Kräfte müssen dann natürlich von einer entsprechend stabilen Aufnahme im Rumpf aufgenommen werden.

Das Maß "D" ist innerhalb der Formgrenzen frei wählbar bis maximal 150mm.

Die Zuschnittart des Fahrwerkes ist ebenfalls frei wählbar.

Im Standardzuschnitt verläuft die Vorderkante des Fahrwerkes rechtwinklig zur Rumpfauflage, kann aber auch nach vorn gezogen (z.B. Extra 300S), oder nach hinten gepfeilt (z.B. Ultimate) werden.

Die Höhe "B" kann um +/- 5mm verändert werden, da die Bohrungen für die Achsen von Ihnen selbst vorgenommen werden.

Die Fahrwerke werden entsprechend dem Modellgewicht des Kunden individuell ausgelegt. Wir fertigen nach Ihren Vorgaben, haben jedoch auch einen großen Lagerbestand.

Die Lieferzeit bei einer Anfertigung beträgt ca. 2 bis 3 Wochen nach Zahlungseingang.


Wichtiger Hinweis zur Preisfindung:
Bei vorgezogenen (z.B. EA 330 S) oder nach hinten gepfeilten (z.B. Ultimate) Fahrwerken addiert sich zur Auflagertiefe "D" noch das Maß des Vorziehens, bzw. des Zurückpfeilens.


Beispiel:
Fahrwerkstiefe am Rumpf: 50 mm
Fahrwerk nach vorn gezogen: 30 mm
Zu berechnende Auflagetiefe: D = 80 mm ==> entspricht der Preisstaffel D= 0-100mm


Bei Bestellungen bitte angeben:
*Fahrwerknummer (darin enthalten sind die Maße A-C)
*Auflagetiefe Maß D
*Modellgewicht
*Art des Zuschnitts Maß F  (Standard = gerade Vorderkante)


Bei Verwendung unseres Bestellformulars werden diese Angaben abgefragt.
Sie können die Fahrwerke online nur über das Bestellformular, oder per e-mail bestellen!


Die Preisangaben in der Fahrwerksübersicht sind inkl. der gesetzlichen Mwst.


Lieferumfang:
GFK-Fahrwerk
